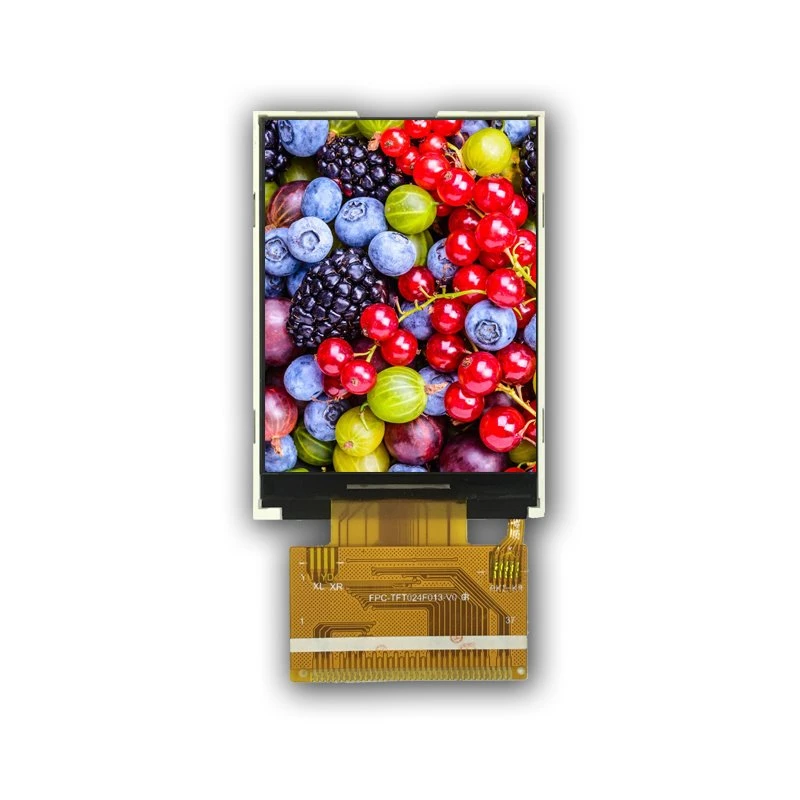

TFT 1.14 นิ้ว St7789v

เพื่อที่จะแสดงกราฟิกตามที่ต้องการ TFT-LCD จะแสดงเมทริกซ์การสแกนแบบโปรเกรสซีฟที่จัดเรียงด้วยจุด m × n เมื่อออกแบบวงจรขับเคลื่อน คุณต้องพิจารณาก่อนว่าอิเล็กโทรลิซิสของผลึกเหลวจะทำให้วัสดุผลึกเหลวเสื่อมสภาพ โดยทั่วไปจะใช้ไดรฟ์ AC เพื่อรับประกันอายุการใช้งานที่ยาวนาน โหมดการขับขี่ที่เกิดขึ้น ได้แก่ โหมดการเลือกแรงดันไฟฟ้า โหมดทางลาด โหมด DAC และโหมดแอนะล็อก เป็นต้น เนื่องจาก TFT-LCD ส่วนใหญ่จะใช้ในคอมพิวเตอร์โน้ตบุ๊ก วงจรไดรฟ์จึงแบ่งออกเป็นคร่าวๆ ได้แก่ วงจรควบคุมสัญญาณ วงจรไฟฟ้า วงจรแรงดันไฟฟ้าระดับสีเทา วงจรไดรฟ์อิเล็กโทรดทั่วไป วงจรไดรฟ์สายข้อมูล และวงจรไดรฟ์บรรทัดที่อยู่ (IC ไดรฟ์เกท)

หน้าที่หลักของวงจรขับเคลื่อนที่กล่าวมาข้างต้นคือ วงจรควบคุมสัญญาณจะจ่ายสัญญาณดิจิตอล สัญญาณควบคุม และสัญญาณนาฬิกาไปยังไอซีดิจิทัล และจ่ายสัญญาณควบคุมและสัญญาณนาฬิกาให้กับไอซีไดรฟ์เกท วงจรไฟฟ้าจ่ายแรงดันไฟฟ้าที่ต้องการให้กับไอซีดิจิทัลและไอซีขับเกท วงจรแรงดันไฟฟ้าสีเทาจ่ายแรงดันไฟฟ้าสีเทา 10 ตัวที่สร้างโดยวงจรขับเคลื่อนแบบดิจิทัลไปยังไดรฟ์ข้อมูลตามลำดับ วงจรขับอิเล็กโทรดร่วมจ่ายแรงดันไฟฟ้าร่วมให้กับอิเล็กโทรดที่ใช้ร่วมกันสัมพันธ์กับอิเล็กโทรดพิกเซล วงจรควบคุมสายข้อมูลจะสลักข้อมูลการแสดงผล 6- บิตและสัญญาณนาฬิกาของสัญญาณ RGB ที่ส่งจากวงจรควบคุมสัญญาณในเวลาที่กำหนด ลำดับและดำเนินการต่อภายใน จากนั้นข้อมูลที่แสดงจะถูกแปลงเป็นสัญญาณอะนาล็อกโดยตัวแปลง 6- บิต DA จากนั้นวงจรเอาต์พุตจะแปลงอิมพีแดนซ์เพื่อจ่ายสายข้อมูลของหน้าจอ LCD วงจรไดรฟ์เกตจะแปลงสัญญาณนาฬิกาที่ส่งจากวงจรควบคุมสัญญาณผ่านการดำเนินการแปลงชิฟต์รีจิสเตอร์ สลับวงจรเอาต์พุตเป็นแรงดันไฟฟ้าเปิด/ปิด และเพิ่มลงในคริสตัลเหลวบนหน้าจอตามลำดับ สุดท้าย วงจรขับเคลื่อนจะประกอบบน TAB (แผงวงจรยืดหยุ่นสำหรับการเชื่อมอัตโนมัติ) และเชื่อมต่อกับจอแสดงผล LCD โดยใช้ ACF (ฟิล์มนำไฟฟ้าแบบแอนไอโซทรอปิก) และ TCP (เทปยืดหยุ่นวงจรไดรฟ์)

ขนาดจอแอลซีดี: 1.14
ประเภทแผง: IPS
ความละเอียด: 135xRGBx240
โหมดการแสดงผล: ปกติเป็นสีดำ
จำนวนสี: 262K
ทิศทางการดู: ฟรี
เอ็นทีเอสซี: 60%
อัตราส่วนคอนทราสต์: 800
ความสว่าง: 400 cd/m2
ขนาดโมดูล: 17.3(H)*31.0(V)*1.6(D) มม.
พื้นที่ใช้งานของแผง: 864*24.912 มม
ระดับพิกเซล: {{0}}.1101*0.1038 มม
การจัดเรียงพิกเซล: แถบ RGB
น้ำหนัก: TBD กรัม
ไดร์เวอร์ไอซี: ST7789V
ขนาดไดร์เวอร์ IC RAM:
แหล่งกำเนิดแสง: ไฟ LED สีขาว 1 ดวง
อินเทอร์เฟซ: 4 SPI
อุณหภูมิในการทำงาน :-20~+70 องศา
อุณหภูมิในการจัดเก็บ: -30~+80 องศา
